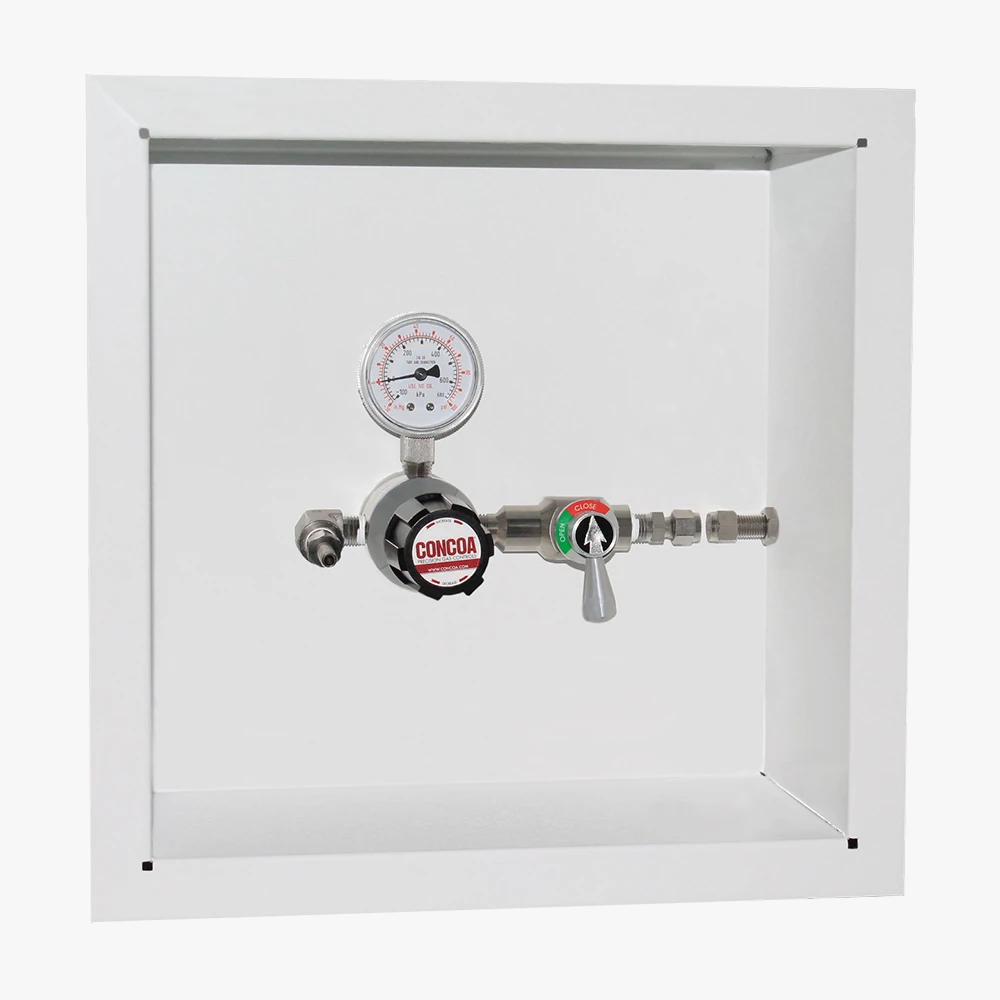

5E系列嵌入式墻壁和天花板外殼
規格：5E A211-01-211等
單位：
瀏覽次數：260
性能標簽：
5E系列嵌入式墻壁和天花板外殼, 5E A211-01-211等,
產品詳細描述
CONCOA 5E 系列嵌入式墻壁和天花板外殼為生命科學、IVF 和分析應用提供有吸引力的使用點壓力和流量控制。5E 系列提供用于外殼內入口連接的直通隔板接頭，或用于墻壁或天花板內部入口連接的標準隔板接頭，擁有多種配置，可實現最大的安裝靈活性，并可根據要求提供定制外殼、設備和顏色。與所有 CONCOA 使用點設備一樣，5E 系列經過功能測試和光譜泄漏檢查，以確保適用于高純度應用。
主要特征
- 采用 CAPSULE® 閥座設計的 300 系列型減壓閥提高了可維護性和使用壽命
- 高純減壓閥和閥設計可保持氣體純度直至使用點
- 模塊化設計，實現靈活的安裝和作
- 光譜氦氣泄漏檢查可驗證泄漏完整性
- 直角回轉隔膜閥允許氣體流量控制和正向關閉
- 粉末涂層鋼外殼提供堅韌的保護層，防銹和防腐蝕
- 可選法蘭簡化了修整
性能指標
- 最大入口壓力（裸體）：3000 PSIG （210 BAR）
- 調節器和閥體：316L 不銹鋼或鍍鉻黃銅棒
- 閥蓋：鍍鉻、壓鑄鋅
- 規格：直徑為 2 英寸（50 毫米）的電鍍外殼
- 入口/出口連接：不銹鋼
- 閥座：PTFE（調節器）;PCTFE （閥門）
- 過濾器：10 微米 316 不銹鋼網
- 溫度范圍：-40°F 至 140°F（-40°C 至 60°C）
- 隔膜：316L 不銹鋼
- Cv：0.1
- 氦氣泄漏完整性：1 x 10-8 scc/sec
- 內部密封：PTFE
- 外殼：18 AWG 鋼，粉末涂層白色
- 一致性：清潔度達到或超過 CGA G-4.1;ANSI/ASME B40.1 標準;CRN OH5216
選型表
| 5E | A | B | C | D | E | -01- | F | G | H | |
| 5E系列 | 減壓閥和閥材料 | 出口壓力 | 出口壓力表 | 入口 | 出口 | 出口方向 | 裝飾選項 | 顏色 | 配置` | |
| C: 鍍鉻黃銅 | 1: 0-15 PSIG (0-1 BAR) |
0-30 PSIG/ 0-200 kPa |
1: 1/4"管(直通式隔板) | 1: 1/4" FNPT | 1: 右側 | 1: 無法蘭 | 1: 白色 | 1: 標準 | ||
| S: 316L不銹鋼 | A: 0-15 PSIG (0-1 BAR) |
0-2 BAR/ 0-30 PSIG |
2: 3/8"管(直通式隔板) | 2: 1/4" MNPT | 2: 左側 | 2: 法蘭 | ||||
| 3: 0-50 PSIG (0-3.5 BAR) |
0-100 PSIG/ 0-700 kPa |
3: 1/2"管(直通式隔板) | 3: 1/8" 管 | 3: 頂部 | ||||||
| C: 0-50 PSIG (0-3.5 BAR) |
0-7 BAR/ 0-100 PSIG |
4: 1/4" 管式隔板 | 4: 1/4" 管 | 4: 底部 | ||||||
| 4: 0-150 PSIG (0-10 BAR) |
0-200 PSIG/ 0-1400 kPa |
5: 3/8" 管式隔板 | 5: 3/8" 管 | |||||||
| D: 0-150 PSIG (0-10 BAR) |
0-14 BAR/ 0-200 PSIG |
6: 1/2" 管式隔板 | 6: 1/4" 軟管倒勾 |
