54系列使用點面板, 采用400系列超高純減壓閥

規格：圖示型號54C3330-01-001, 54S5000-01-001

單位：

瀏覽次數：410

性能標簽：

54系列使用點面板, 采用400系列超高純減壓閥, 圖示型號54C3330-01-001, 54S5000-01-001,

產品詳細描述

54 系列使用點控制面板采用模塊化設計，可將 400 系列調壓器安裝和定位于最需要的氣體應用的使用點。該面板旨在為研究和超高純度氣體提供最終壓力控制，或者采用不銹鋼型號減壓閥 (54S)，可以用于腐蝕性工作氣體或混合物。通過多達六種不同的輸送壓力，可以采用最適合特定應用的壓力。CONCOA公司的54系列使用點面板最多配備四個減壓閥，是超高純度氣體校準系統中使用的主要支持氣體的理想選擇。

主要特征

• 模塊化、定制配置設計允許靈活的安裝和作

• 后入式減壓閥入口支持壁掛式或墻內管道

• 可單獨選擇的壓力范圍支持廣泛的應用

• 14 號不銹鋼面板提供清潔、耐腐蝕的安裝

• 不銹鋼膜片可防止內側擴散

• 高純度隔膜出口閥允許氣體流量控制和正向關閉

主要性能

• 最大入口壓力：3000 PSIG （210 BAR）

• 溫度范圍：-40°F 至 140°F（-40°C 至 60°C）

• Cv：0.1 最大出口 50 PSIG （3.5 BAR） 或更低;高于 50 PSIG （3.5 BAR） 的 0.2 最大出口

• 入口/出口連接：1/4 in FNPT

• 54B用壓力表：2 英寸（50 毫米）黃銅外殼，帶黃銅桿和磷青銅管

• 54C用壓力表：2 英寸（50 毫米）黃銅外殼，帶鍍鉻閥桿和磷青銅管

• 儀表 （54S）：2 英寸（50 毫米）不銹鋼外殼，帶不銹鋼閥桿和管

• 面板： 14 號 304 不銹鋼

• 調壓閥和閥體：黃銅棒材 （54B）;鍍鉻黃銅棒材 （54C）;316L 不銹鋼 （54S）

• 閥帽：黃銅棒材 （54B）;鍍鉻黃銅棒材（54C 和 54S）

• 閥座：PTFE（調節器）;PCTFE （閥門）

• 過濾器：10 微米 316L 不銹鋼網或燒結青銅

• 膜片：316L 不銹鋼

• 內部密封：PTFE

• 一致性：清潔度達到或超過 CGA G-4.1;PED 2014/68/EU;ANSI/ASME B40.1 標準;CRN OH5216.5

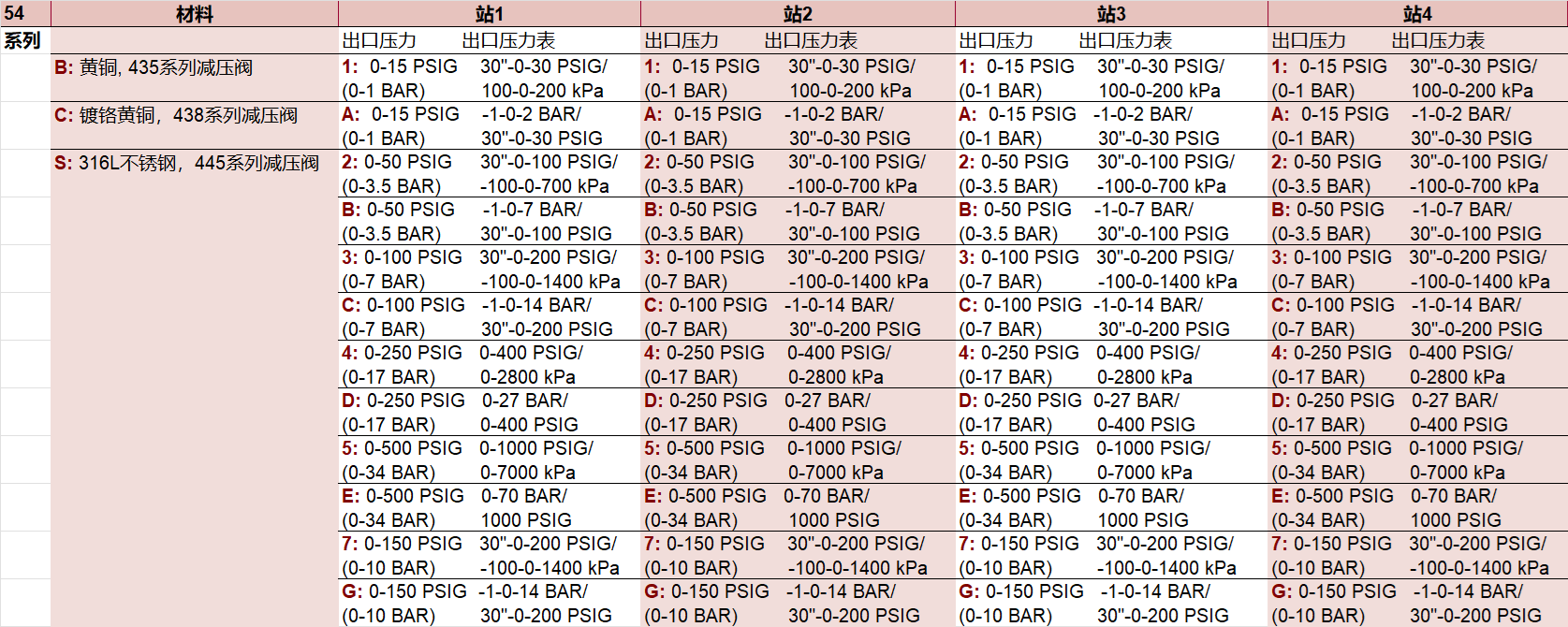

訂貨信息

 本網站資料大多是準確的，最新產品資料以產品說明書和操作手冊為準。產品圖片可能與實際有差別，請以實物為準。
