203系列微壓減壓閥, 出口壓力2PSIG或5PSIG

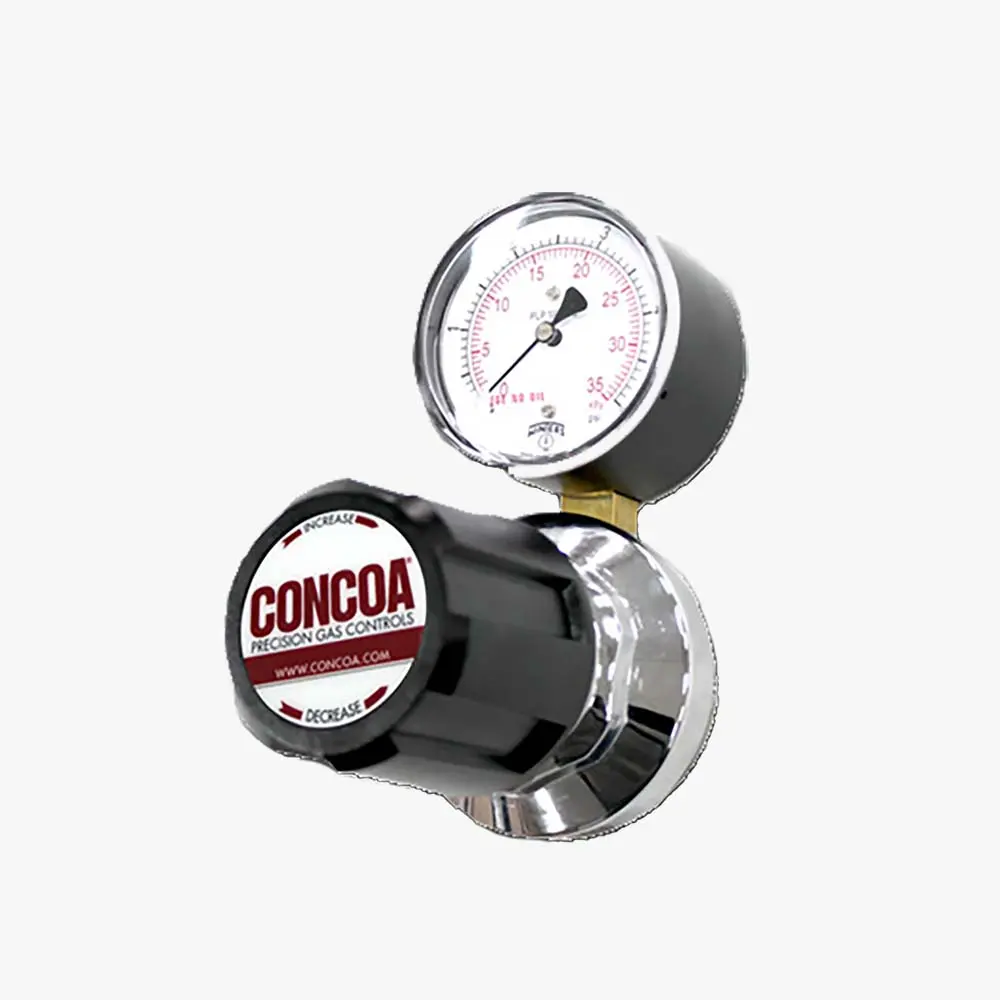

規格：203系列微壓減壓閥，圖示型號2031001-01-000, 美國康科公司減壓閥
單位：
瀏覽次數：291
性能標簽：
203系列微壓減壓閥, 出口壓力2PSIG或5PSIG
產品詳細描述
203系列調壓閥為非腐蝕性氣體、液化氣體或高純惰性氣體應用，提供最終的壓力控制，等級可達4.5級；這些氣體在很低的入口壓力供氣源獲得恒定的低壓控制。203系列調壓閥的輸送壓力可低至0.1 PSIG（7 mBAR），可以采用低至0.05 PSIG（4 mBAR）的增量進行調壓，滿足高純應用，大氣輸送壓力則要求低于5 PSIG（350 mBAR）。
主要特征
- 微調螺紋可實現精確的壓力調節
- 316L不銹鋼膜片防止內側擴散
- CAPSULE®閥座設計具有整體360°過濾功能
- 光譜氦氣泄漏檢查驗證泄漏完整性
主要性能
- 最大入口壓力（裸閥）：200PSIG（14 BAR）
- 主閥：鍍鉻鍛造黃銅
- 閥帽：鍍鉻，壓鑄鋅
- 壓力表：直徑為63毫米的鋼制，黃銅連接
- 閥座：PTFE
- 過濾器：10微米燒結青銅
- 溫度范圍：-40~140°F（-40~60°C）
- 膜片：316L不銹鋼
- Cv: 0.02
- 氦氣泄漏完整性：1 x 10-8scc/sec
- 內部密封：PTFE
- 接口（裸閥）：1/4英寸FNPT
- 符合性：清潔度達到或超過CGA G-4.1；2014/68/EU版；ANSI/ASME B40.1；CRN OH5216
訂貨信息
| 203 | A | B | C | D | -CON | |
| 系列 | 出口壓力 | 出口壓力表 | 入口壓力表 | 出口裝配 | 裝配及壓力表 | 入口接頭 |
| 1: 0-2 PSIG (0-140 mBAR) |
0-5 PSIG/ 0-350 mBAR |
0: 無 | 0: 1/4" FNPT | 0: 4口裸閥 | 000: 1/4“FPT | |
| 2: 0-5 PSIG (0-350 mBAR) |
0-10 PSIG/ 0-700 mBAR |
6: 0-400 PSIG/ 0-27 BAR |
1: 1/4" MNPT | 1: 4口標準裝配(PSIG/kPa壓力表) | TF2: 1/8“管 | |
| 7: 0-200 PSIG/ 0-14 BAR |
2: 1/4" 管接頭 | 2: 4口標準裝配(BAR/PSIG壓力表) | TF4: 1/4“管 | |||
| 3: 隔膜閥1/4"管接頭 | A: 5口裸閥 | TF6: 3/8“管 | ||||
| 4: 隔膜閥1/4" MNPT | B: 5口標準裝配(PSIG/kPa壓力表) | M06: 6 mm管 | ||||
| 5: 針閥1/4" MNPT | C: 5口標準裝配(BAR/PSIG壓力表) | CGA DIN 477 | ||||
| 6: 1/8"管接頭 | BS 341 | |||||
| 7: 3/8" 管接頭 | 及其它可用接頭 | |||||
| 8: 隔膜閥1/8"管接頭 | ||||||
| 9: 隔膜閥1/4" FNPT | ||||||
| A: 3/8"BSP右手側接頭 | ||||||
| B: 隔膜閥3/8"接頭 | ||||||
| C: 3/8" BSP左手側接頭 | ||||||
| D: 6mm黃銅寶塔接頭 | ||||||
| (不適合A=4或5) | ||||||
| G: 1/8"不銹鋼管接頭 | ||||||
| H: 1/4"不銹鋼管接頭 | ||||||
| M: 6mm管接頭 | ||||||
| S: 隔膜閥6mm管接頭 |
